Навигационное освещение

Современная система светосигнального оборудования аэродрома

Система светосигнального оборудования в основном основана на светодиодных светильниках.

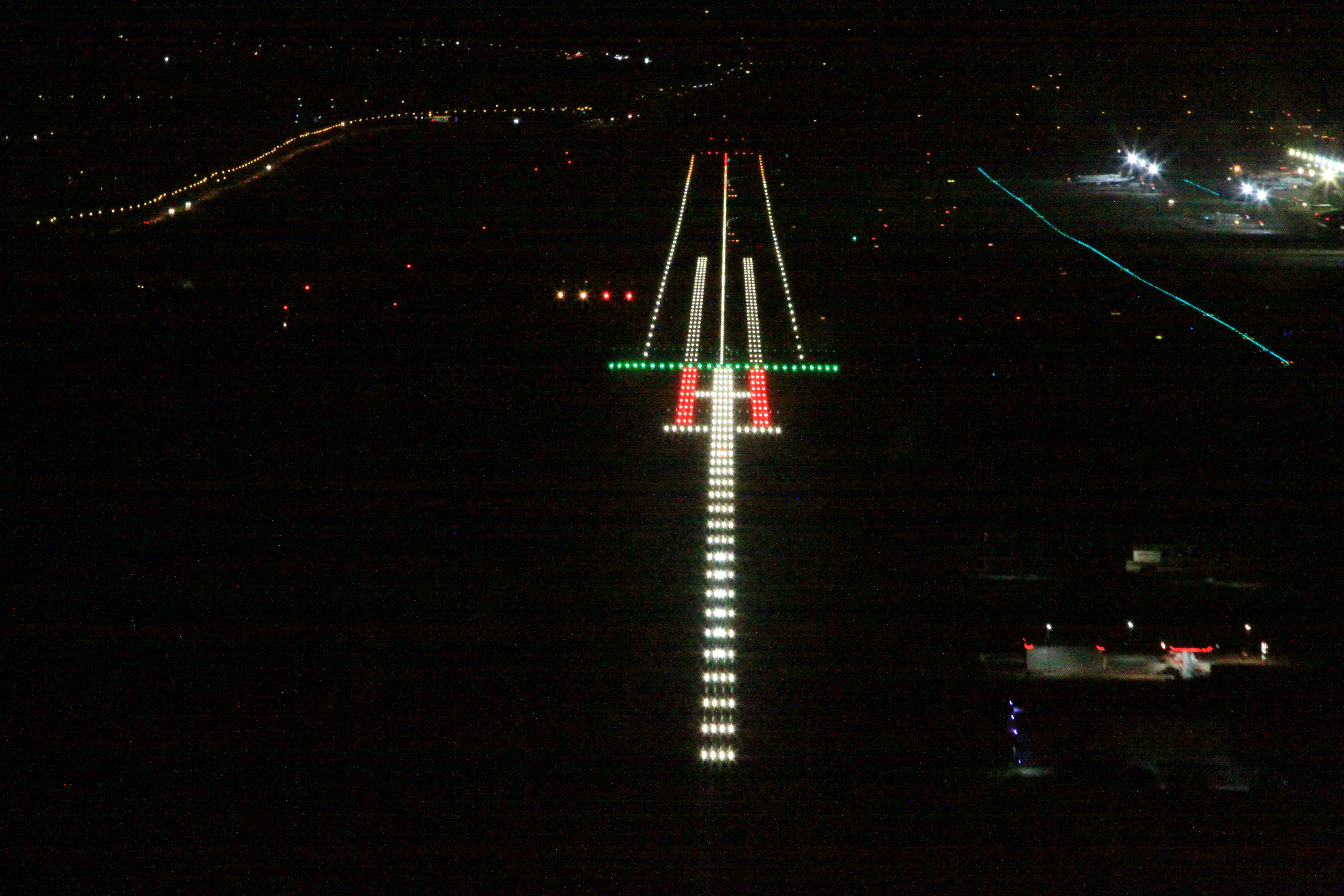

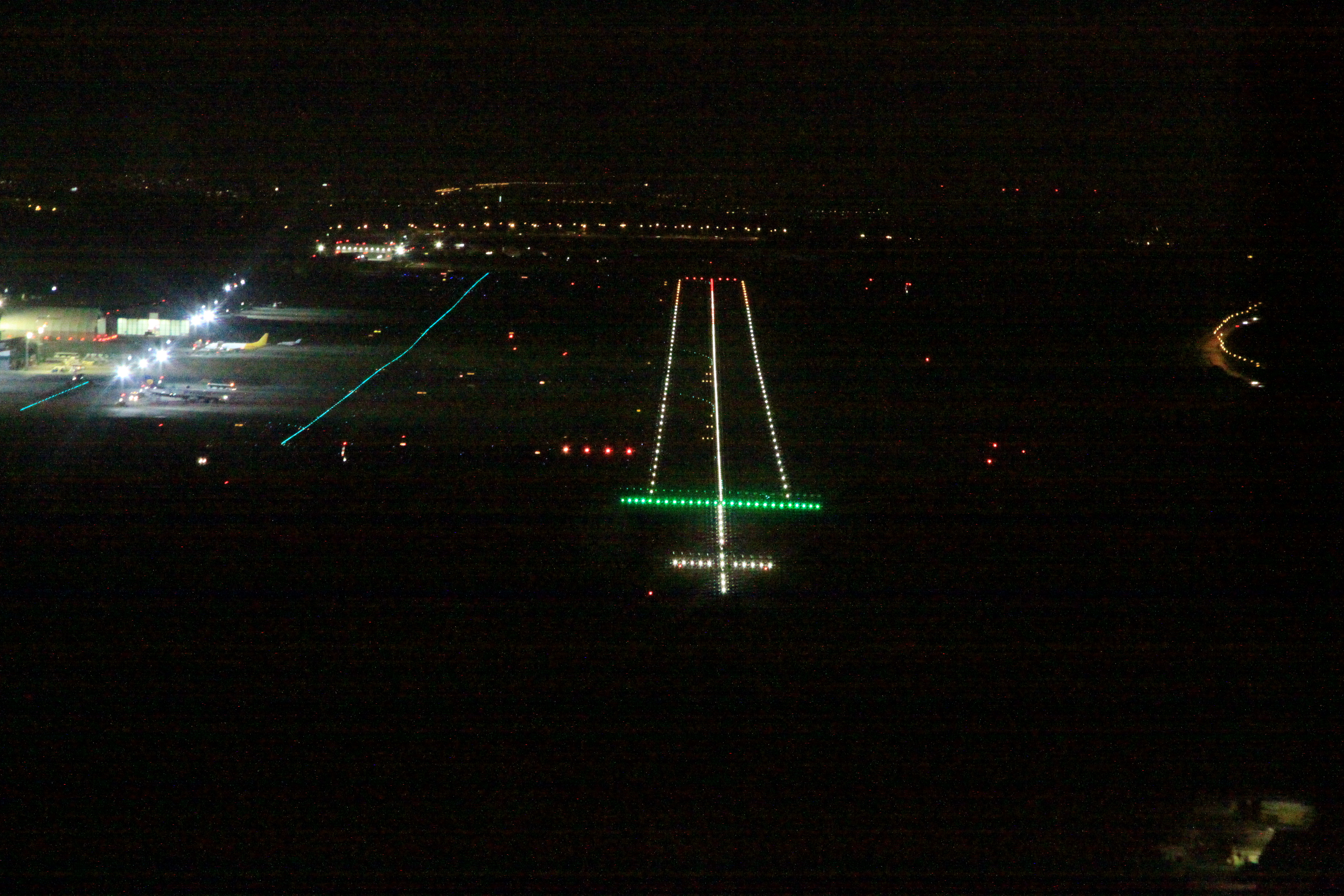

На основном заходе на ВПП 29 установлено 194 светильника в системе ALPA-ATA CAT II/III, а также система импульсных огней оси захода (SFL), состоящая из 30 огней. Длина системы составляет 900 м. На заходе на ВПП 11 установлено 24 светильника системы SALS. В обоих направлениях воздушные суда направляются с помощью индикаторов глиссады (PAPI).

Начало и конец взлетно-посадочной полосы обозначены соответственно зелёными пороговыми огнями с боковыми планками и красными огнями конца полосы. Ось ВПП обозначена 186 белыми и красными огнями. Зона приземления состоит из 180 белых огней, а края ВПП обозначены 92 надземными и заглублёнными белыми и жёлтыми огнями.

После посадки пилота ведут жёлтые огни быстрого схода с ВПП (RETIL), а также жёлтые и зелёные огни оси рулёжных дорожек. По краям рулёжных дорожек установлены синие надземные огни. Въезд на ВПП защищён красными огнями линии остановки (stop bar) и попеременно мигающими жёлтыми огнями защиты ВПП, так называемыми «wig-wag».

Важным дополнением горизонтальной разметки является вертикальная сигнализация. На маневровой зоне установлены подсвечиваемые знаки, которые делятся на обязательные (красный фон с белыми надписями), обозначающие, в частности, места ожидания перед ВПП, и информационные (жёлтый или чёрный фон), облегчающие ориентацию и навигацию по рулёжным дорожкам.

В зависимости от погодных условий и видимости диспетчеры управления воздушным движением выбирают один из пяти уровней интенсивности света: 1, 3, 10, 30 или 100 %. Регулирование осуществляется с помощью регуляторов постоянного тока (CCR), питающих последовательные цепи.

Работа системы освещения контролируется системой ALCMS (система управления и мониторинга светосигнального оборудования аэродрома), которая обнаруживает и сигнализирует о неисправностях отдельных светильников благодаря системе ILCMS (система индивидуального контроля светильников).

Надёжность электропитания обеспечивается двумя независимыми кабельными линиями и двумя трансформаторами, работающими в режиме скрытого резерва. В случае отключения электроэнергии источник бесперебойного питания (UPS) обеспечивает непрерывную работу системы до запуска генератора, который принимает полную нагрузку через систему автоматического ввода резерва (АВР) менее чем за 15 секунд.

Система светосигнального оборудования питается от двух трансформаторных подстанций.
